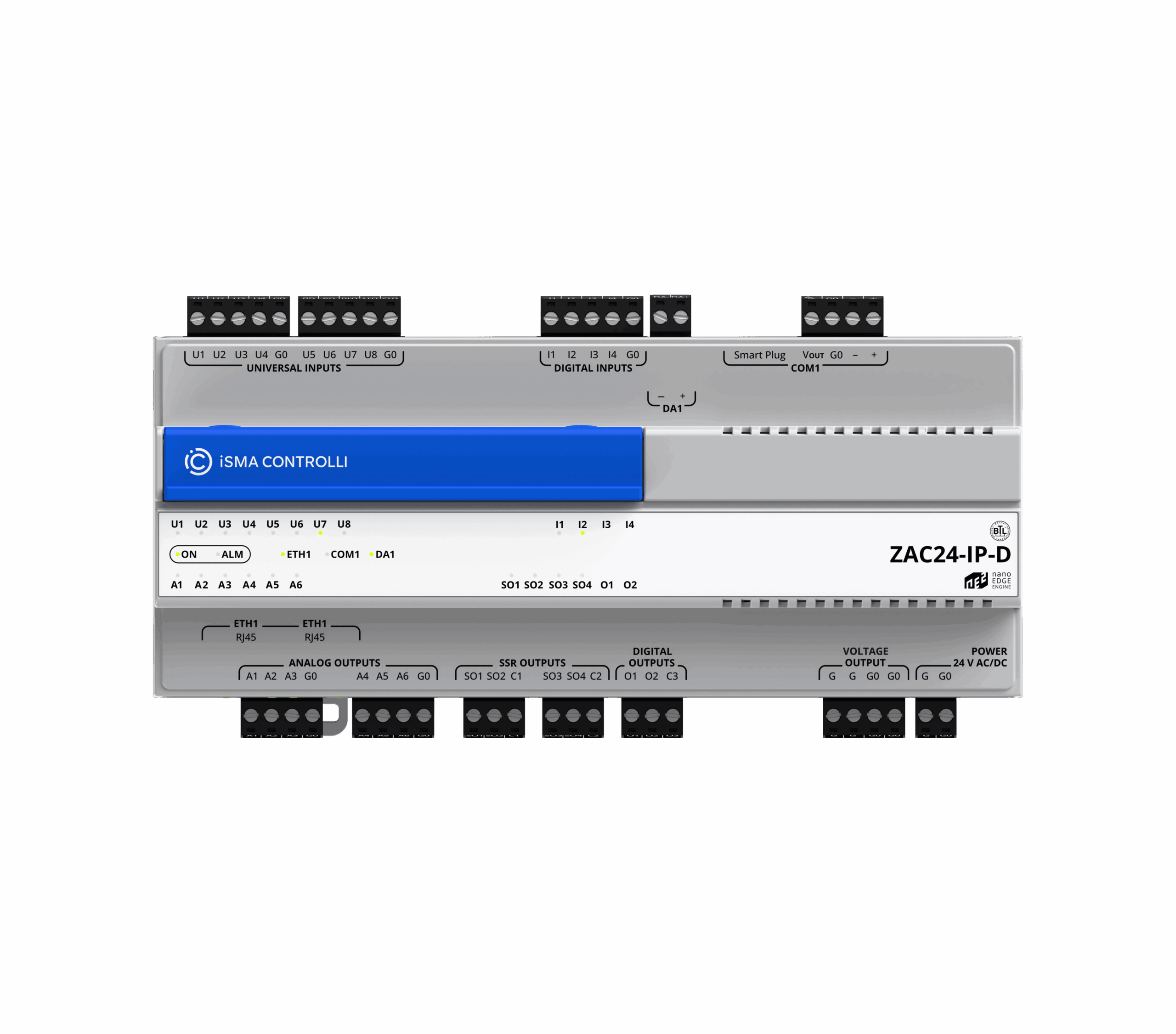

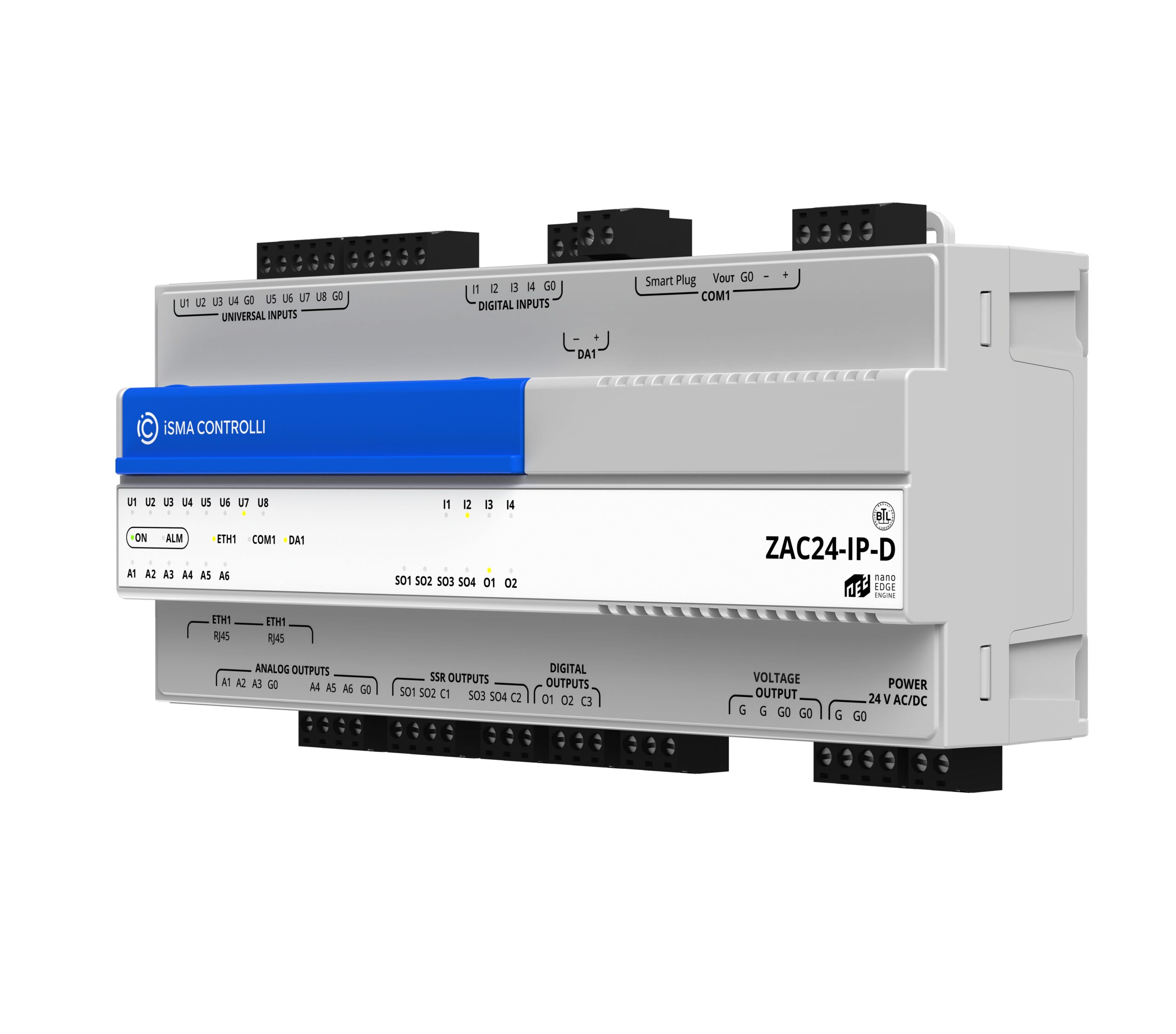

ZAC24-IP-D
Cena na dotaz
Volně programovatelný Zone Application Controller pro integraci HVAC, DALI-2 a rolet/žaluzií – 8UI, 4DI, 2DO, 4SSR, 6AO, 1xRS485, 1xUSB, 2xETH, Niagara Enabled, Modbus TCP / BACnet IP, 24 V AC/DC.

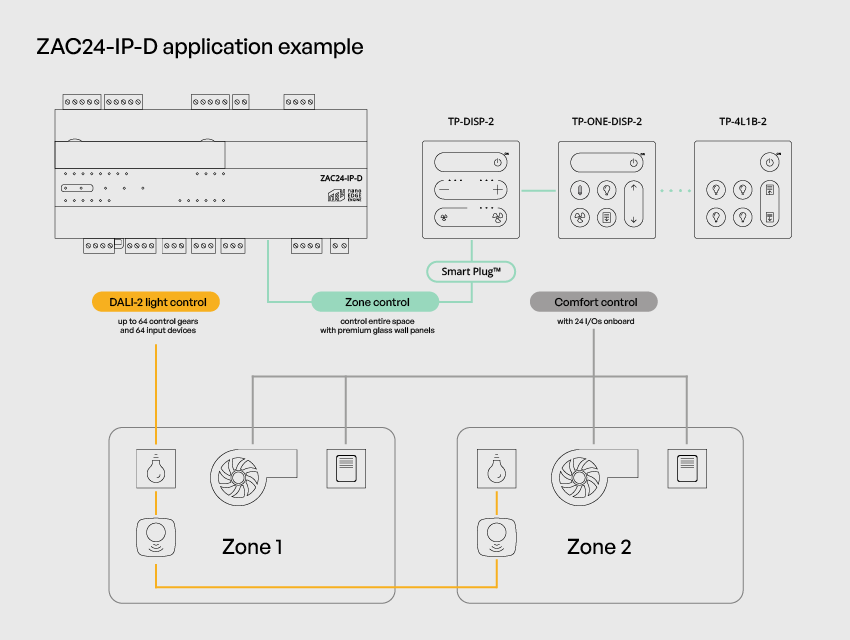

ZAC24-IP-D je Niagara-Enabled zónový regulátor pro integrované řízení HVAC, osvětlení a rolet/žaluzií. V kombinaci s nástěnnými panely Touch Point nabízí ZAC24-IP-D unikátní plug&play řešení pro aplikace HVAC a řízení osvětlení a žaluzií pro zvýšení komfortu, zlepšení energetické účinnosti a přizpůsobení osvětlení individuálním potřebám v zónách budovy.
ZAC24-IP-D podporuje programování v reálném čase přes IP a USB pomocí iC Tool, bezplatného nástroje pro uvedení do provozu a programování, nebo pomocí specializovaného rozšíření Niagara Framework® nE2 Link.
Regulátor ZAC24-IP-D podporuje protokol DALI-2 včetně uvedení do provozu, což zjednodušuje proces integrace a konfigurace DALI-2 zařízení a umožňuje uživatelům snadno spravovat systémy řízení osvětlení. Díky uživatelsky přívětivému rozhraní zefektivňuje nastavení zařízení a zajišťuje optimální výkon v aplikacích inteligentního osvětlení.
ZAC24-IP-D je vhodná pro infrastrukturu nových i stávajících budov s nativní podporou IP komunikace s protokoly BACnet či Modbus. Regulátor dále obsahuje Haystack 4 a vestavěný webový HTML5 server pro snadnou vizualizaci. Regulátor obsahuje fail-safe ethernetový switch, který umožňuje daisy-chain propojení, čímž zajišťuje kontinuitu IP komunikace i v případě výpadku napájení.
- 250 datových bodů
- Otevřenost a spolehlivost
- Přímé řízení a integrace DALI-2 bez dalších Gateway
- Bezproblémové programování a integrace pomocí iC Tool nebo nE2 Link Niagara
- Vestavěný nanoEDGE ENGINE
- 2x fail-safe Ethernet porty s vestavěným switchem
- 24 vestavěných V/V
- Webový server s automaticky generovanými, intuitivními vizualizacemi HTML5 založenými na tagování Haystack 4
- Nativně BACnet IP/Modbus TCP
8x Univerzální vstupy (8UI)
Všechny vstupy mají 16-bitové rozlišení, které podporuje následující typy vstupů:
- Teplotní vstup podporuje následující typy senzorů:
10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 30K6A1, SIE1, TAC1, SAT1, Pt1000, Ni1000, Ni1000 LG, Ni1000 21C.
Pro senzory Pt1000 a Ni1000 použijte pouze 16-bit rozlišení
- Napěťový vstup 0-10 V DC: vstupní odpor 100 kΩ přesnost ±0,1% měřicí rozlišení 3 mV @ 12-bit a 1 mV @ 16-bit
- Proudový vstup 0-20 mA (externí rezistor 200 Ω požadován)
- Odporový vstup 0-1000 kΩ: měřicí rozlišení pro 20 kΩ zátěž 20 Ω @ 12-bit a 1 Ω @ 16-bit
- Beznapěťový vstup (suchý kontakt)
4x Digitální vstupy (4DI)
- Beznapěťové vstupy (suchý kontakt)
- Rychlý pulzní čítač až 100 Hz uložen v EEPROM paměti
6x Analogové výstupy (6AO)
Všechny analogové výstupy jsou vybaveny 12-bit ADC a poskytuje 10 mV rozlišení a přesnost menší než ±0,5 %. Podporují následující typy výstupů:
- Výstup: 0-10 V DC maximální zátěž až 20 mA
6x Digitální výstupy (6DO)
- Relé výstup (NO): max. 3 A, 230 V AC/30 V DC
4x SSR relé (4SSR)
-
- SSR Relé výstup: 750 mA při 24 V AC/DC
- Ideální pro PWM (0,01 Hz, 0,1 Hz, 1 Hz, 10 Hz)
Komunikace
- 2x Ethernet s vestavěným switchem
- DALI-2 – až 64 zařízení pro řízení, až 64 vstupních zařízení
- DALI-2 – max. 250 mA na sběrnici (s externím napíjením)
- Rozhraní RS485 half-duplex až 128 zařízení
- USB Host rozhraní
Napájení
- 24 V AC/DC
Rozměry a montáž
- Rozměry: 215x110x62 mm
- Konstrukce: UL schválení,
samozhášecí plast (PC/ABS) - Montáž na DIN lištu (DIN EN 50022 norma)
- Chlazení: vnitřní cirkulace vzduchu
Provozní/skladovací podmínky
- Provozní teplota: 0 °C až 50 °C
- Skladovací teplota: -40 °C až 85 °C
- Relativní vlhkost: 5 % až 95 %, bez kondenzace
- Stupeň krytí: IP20 – pro vnitřní instalaci
