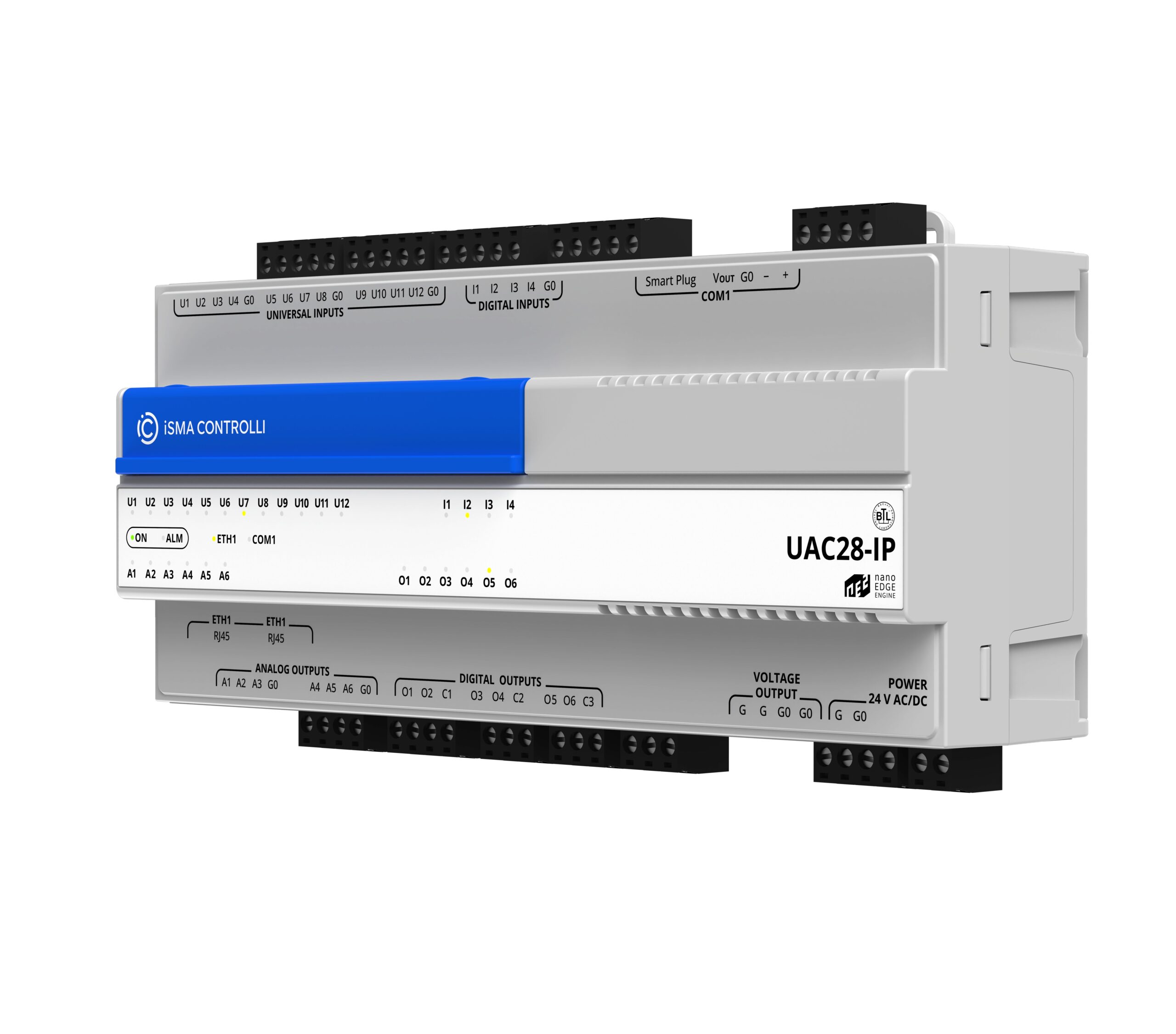

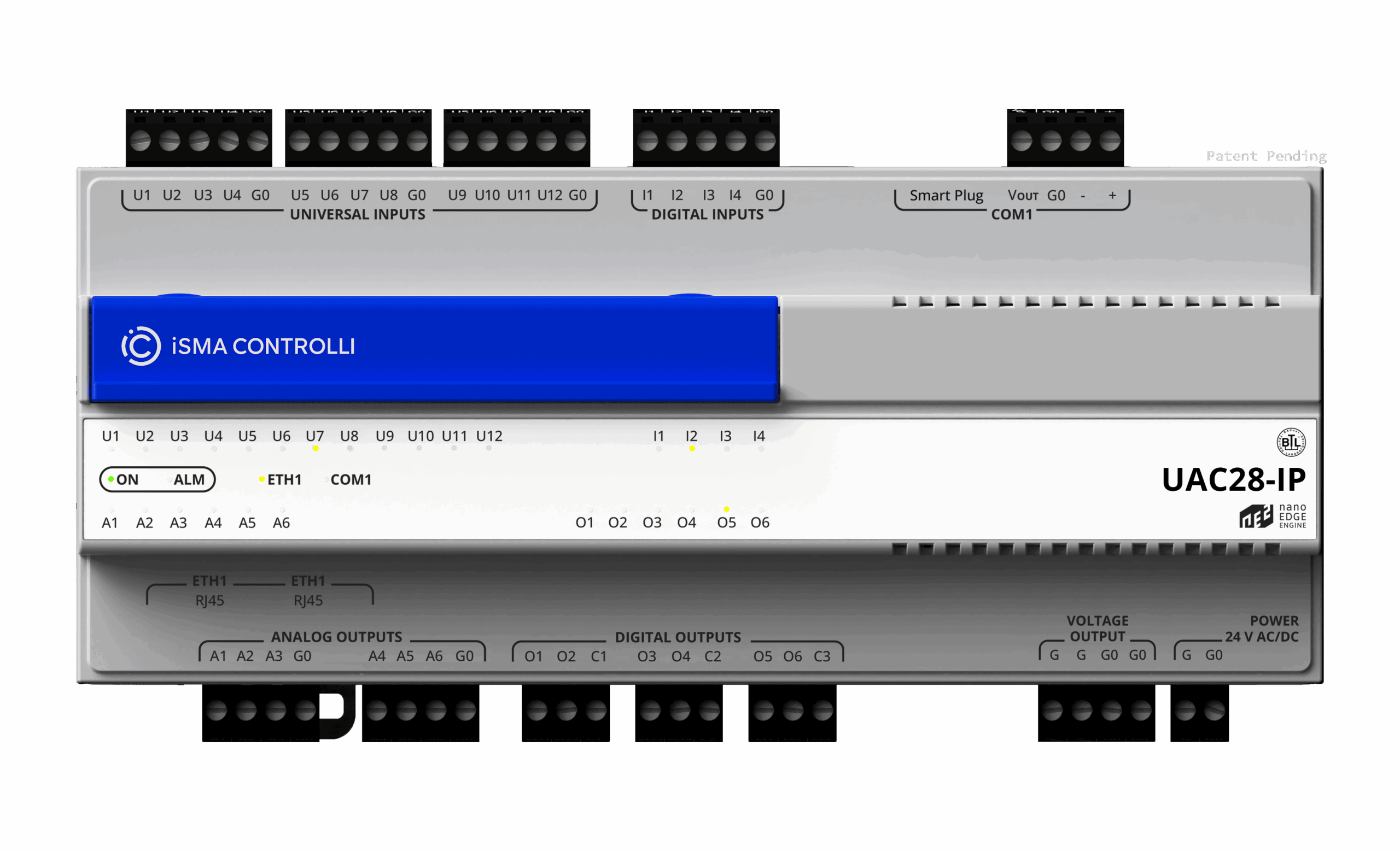

UAC28-IP
Cena na dotaz
Volně programovatelný Universal Application Controller – 12UI, 4DI, 6DO, 6AO, 1xRS485, 1xUSB, 2xETH, Niagara Enabled, Modbus TCP / BACnet IP, 24 V AC/DC.
UAC28-IP je inovativní Niagara-enabled řídicí regulátor s podporou nano EDGE ENGINE navržený pro řízení technologií budov (vzduchotechnické jednotky, vytápění, chlazení, chladicí věže a další HVAC aplikace).
UAC28-IP podporuje programování v reálném čase přes IP a USB pomocí iC Tool, bezplatného nástroje pro uvedení do provozu a programování, nebo pomocí specializovaného rozšíření Niagara Framework® nE2 Link.
Regulátor obsahuje aplikaci, která splňuje směrnici ASHRAE 36 a nabízí standardizované provozní sekvence pro VZT systémy. Skládá se ze specializované sady funkčních HVACbloků. Bloky lze dále použít k řízení různých zařízení včetně chladičů či chladicích a topných systémů.
UAC28-IP je vhodný pro infrastrukturu nových i stávajících budov s nativní podporou IP komunikace s protokoly BACnet a Modbus. Regulátor dále obsahuje Haystack 4 a vestavěný webový HTML5 server pro snadnou vizualizaci. UAC28-IP obsahuje fail-safe ethernetový switch, který umožňuje daisy-chain propojení, čímž zajišťuje kontinuitu IP komunikace i v případě výpadku napájení. Regulátor je vybavena 28 vestavěnými vstupy a výstupy, které lze snadno rozšířit o další iC V/V moduly.
- 500 datových bodů
- Otevřenost a spolehlivost
- Bezproblémové programování a integrace pomocí iC Tool nebo nE2 Link Niagara
- Vestavěný nanoEDGE ENGINE
- 2x fail-safe Ethernet porty s vestavěným switchem
- 28 vestavěných V/V
- Webový server s automaticky generovanými, intuitivními vizualizacemi HTML5 založenými na tagování Haystack 4
- Nativně BACnet IP/Modbus TCP
16x Univerzální vstupy (16UI)
Všechny vstupy mají 16-bitové rozlišení, které podporuje následující typy vstupů:
- Teplotní vstup podporuje následující typy senzorů:
10K3A1, 10K4A1, Carel 10K, 20K6A1, 2.2K3A1, 3K3A1, 30K6A1, SIE1, TAC1, SAT1, Pt1000, Ni1000, Ni1000 LG, Ni1000 21C.
Pro senzory Pt1000 a Ni1000 použijte pouze 16-bit rozlišení
- Napěťový vstup 0-10 V DC: vstupní odpor 100 kΩ přesnost ±0,1% měřicí rozlišení 3 mV @ 12-bit a 1 mV @ 16-bit
- Proudový vstup 0-20 mA (externí rezistor 200 Ω požadován)
- Odporový vstup 0-1000 kΩ: měřicí rozlišení pro 20 kΩ zátěž 20 Ω @ 12-bit a 1 Ω @ 16-bit
- Beznapěťový vstup (suchý kontakt)
4x Digitální vstupy (4DI)
- Beznapěťové vstupy (suchý kontakt)
- Rychlý pulzní čítač až 100 Hz uložen v EEPROM paměti
6x Analogové výstupy (6AO)
Všechny analogové výstupy jsou vybaveny 12-bit ADC a poskytuje 10 mV rozlišení a přesnost menší než ±0,5 %. Podporují následující typy výstupů:
- Výstup: 0-10 V DC maximální zátěž až 20 mA
6x Digitální výstupy (6DO)
- Relé výstup (NO): max. 3 A, 230 V AC/30 V DC
Komunikace
- 2x Ethernet s vestavěným switchem
- Rozhraní RS485 half-duplex až 128 zařízení
- USB Host rozhraní
Napájení
- 24 V AC/DC
Rozměry a montáž
- Rozměry: 215x110x62 mm
- Konstrukce: UL schválení,
samozhášecí plast (PC/ABS) - Montáž na DIN lištu (DIN EN 50022 norma)
- Chlazení: vnitřní cirkulace vzduchu
Provozní/skladovací podmínky
- Provozní teplota: 0 °C až 50 °C
- Skladovací teplota: -40 °C až 85 °C
- Relativní vlhkost: 5 % až 95 %, bez kondenzace
- Stupeň krytí: IP20 – pro vnitřní instalaci
